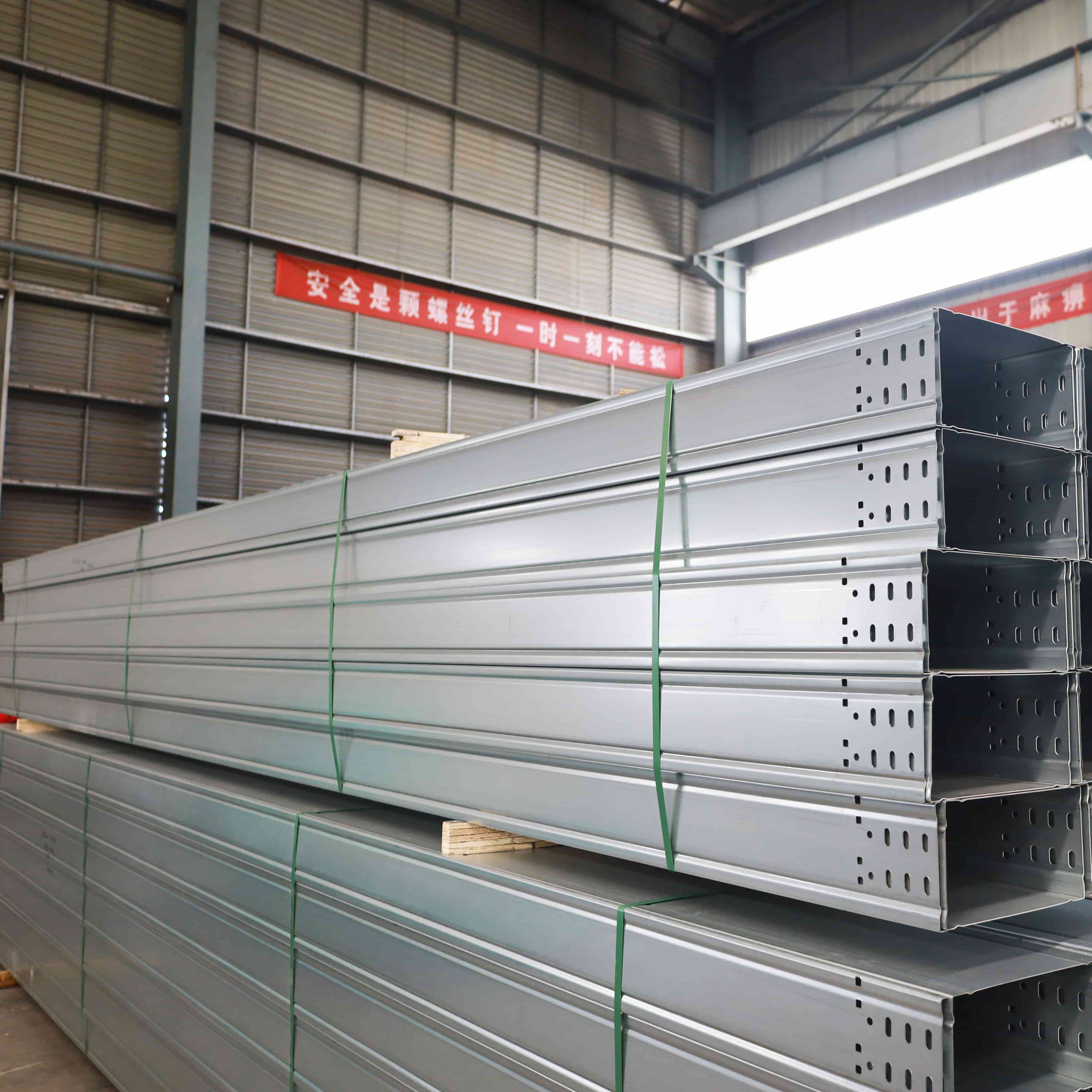

Khay cáp nhôm định hình khổ lớn

Giới thiệu sản phẩm：

Máng cáp nhôm định hình được sử dụng rộng rãi, thường xuyên hơn hiện nay thể hiện ở các khía cạnh sau:
1. Môi trường công nghiệp: chẳng hạn như nhà máy hóa chất, nhà máy dược phẩm, v.v., do khả năng chống ăn mòn tốt, rất lý tưởng cho những môi trường có nguy cơ ô nhiễm hóa chất cao, giúp giảm thiểu rủi ro ô nhiễm không khí.
2. Kỹ thuật xây dựng: Trong các tòa nhà doanh nghiệp thương mại như trung tâm mua sắm lớn, tòa nhà nơi làm việc và cộng đồng dân cư, nó được sử dụng để mang và điều khiển cáp, rất đẹp và thiết thực.
3. Các cơ sở điện: chẳng hạn như trạm biến áp, nhà máy điện và máng cáp hợp kim nhôm, khả năng chịu nhiệt độ cao và chống ăn mòn khiến chúng trở thành lựa chọn tốt nhất để đảm bảo an toàn và ổn định cho hệ thống phân phối năng lượng.
4. Giao thông: Cung cấp môi trường thuận lợi cho việc quản lý cáp tại các khu vực như tàu điện ngầm, đường sắt và sân bay để đảm bảo hoạt động an toàn và khép kín.
5. Tiện ích ngoài trời: chẳng hạn như trạm gốc giao dịch bằng lời nói, thiết bị điện ngoài trời, máng cáp hợp kim nhôm có thể chịu được nhiều điều kiện thời tiết địa phương và cung cấp hỗ trợ cáp thường xuyên.

Quy trình sản xuất:

Ứng dụng:

Khay cáp nhôm định hình được sử dụng rộng rãi trong hệ thống dây cáp tại các nhà máy công nghiệp. Do trọng lượng nhẹ, khả năng chống ăn mòn và độ tin cậy cao, chúng có thể đáp ứng nhu cầu về kết cấu định tuyến dây trong môi trường sản xuất công nghiệp, đồng thời tạo điều kiện thuận lợi cho việc bảo vệ và thay thế. Khay cáp nhôm định hình được sử dụng rộng rãi trong kết cấu khay cáp tại các tòa nhà của doanh nghiệp, bao gồm các trung tâm dữ liệu, khu vực lân cận tòa nhà làm việc, trường học, v.v. Ưu điểm của nó là trọng lượng vừa phải, tính thẩm mỹ, tuổi thọ kéo dài và khả năng sử dụng bền bỉ đã mang lại cho nó sự công nhận to lớn.
Tại các địa điểm tổ chức hoạt động thể thao lớn, máng cáp nhôm định hình có thể đáp ứng được nhu cầu lắp đặt nhanh chóng và giá thành thấp, cung cấp nguồn lực mạnh mẽ cho chiếu sáng, truyền dữ liệu, v.v.

Máng cáp nhôm định hình đã trở thành nền tảng của các hệ thống quản lý cáp hiện đại, đặc biệt là trong các dự án công nghiệp, thương mại và cơ sở hạ tầng. Với sự kết hợp giữa độ bền, khả năng chống ăn mòn và cấu trúc nhẹ, máng cáp nhôm là lựa chọn lý tưởng để sắp xếp và bảo vệ hệ thống dây điện một cách linh hoạt và thân thiện với môi trường. Đối với các nhà bán buôn và nhà thầu, việc hiểu rõ các thông số kỹ thuật về cấu trúc, vật liệu và quy định của máng cáp nhôm là điều không thể thiếu khi mua hàng số lượng lớn.

Bài viết này khám phá các yếu tố kỹ thuật của máng cáp nhôm định hình bán buôn, bao gồm các thông số kỹ thuật chính, vật liệu sản xuất, tiêu chuẩn tổ chức, các cân nhắc về thiết lập và các yêu cầu tuân thủ.

1. Máng cáp nhôm định hình là gì?
Máng cáp nhôm định hình là cấu trúc được thiết kế để hỗ trợ, định tuyến và bảo vệ cáp và dây điện. Chúng thường được sản xuất bằng hợp kim nhôm định hình 6063 hoặc 6061 đùn, mang lại độ bền, khả năng chống ăn mòn và hiệu suất nhiệt ổn định. Các máng cáp này có nhiều kiểu dáng, bao gồm:

Loại thang

Đáy rắn

Loại đục lỗ

Loại máng

Lưới thép (Kiểu giỏ)

Mỗi loại phục vụ một yêu cầu riêng về định tuyến cáp và luồng không khí.

2. Tại sao nên chọn nhôm cho hệ thống máng cáp?

2.1 Tính chất vật liệu

• Cân nặng:~1/3 trọng lượng của khay thép, giảm tải trọng kết cấu và công sức lắp đặt.

• Khả năng chống ăn mòn:Có khả năng chống ăn mòn tự nhiên do khí quyển và hóa chất.

• Độ dẫn điện:Nhôm có thể đóng vai trò là đường dẫn nối đất nếu được thiết kế theo IEC 61537 hoặc NEC Điều 392.

• Mở rộng nhiệt:Hệ số giãn nở là 23,1 µm/m·K, đòi hỏi phải lập kế hoạch khe hở nhiệt trong quá trình lắp đặt.

2.2 Hợp kim và tiêu chuẩn chung

3. Thông số kỹ thuật kỹ thuật cho các ứng dụng bán buôn

3.1 Khả năng chịu tải

• Khoảng cách so với tải:Xác nhận tải trọng đồng đều tối đa tại một nhịp nhất định. Ví dụ, khay thang rộng 300 mm (độ dày 2,0 mm) thường chịu được tải trọng lên đến 100 kg/m tại nhịp 2,5 m.

• Tiêu chí lệch hướng:Không được vượt quá L/100 theo NEMA VE 1 hoặc IEC 61537.

3.2 Kích thước và Kiểu dáng

• Chiều rộng tiêu chuẩn: 100 mm đến 900 mm

• Chiều cao tiêu chuẩn: 25 mm đến 150 mm

• Độ dày: 1,5 mm đến 3,0 mm tùy thuộc vào ứng dụng

• Tùy chọn cấu hình: Nhôm hình chữ C, kênh chữ U, khe chữ T để tích hợp mô-đun

3.3 Tùy chọn hoàn thiện bề mặt

• hoàn thiện nhà máy

• Anodized (trong suốt hoặc có màu)

• Sơn tĩnh điện (nếu cần thẩm mỹ hoặc tiếp xúc với môi trường)

4. Hướng dẫn cài đặt và tuân thủ quy định

4.1 Quy tắc và Tiêu chuẩn

• Tiêu chuẩn IEC 61537– Yêu cầu đối với hệ thống máng cáp

• NEMA VE 1 & VE 2– Thiết kế và lắp đặt máng cáp kiểu Mỹ

• Điều 392 của Bộ luật Dân sự– Bộ luật điện quốc gia Hoa Kỳ dành cho máng cáp

• CSA C22.2 Số 126.1– Tiêu chuẩn Canada cho máng cáp kim loại

4.2 Nối đất và liên kết

Nếu khay được sử dụng làm dây dẫn nối đất thiết bị (EGC), cần phải có dây nối liên kết tại các mối nối khay, trừ khi cấu hình nhôm liên tục được chứng minh là đáp ứng giới hạn điện trở (≤ 0,1 ohm trên các mối nối).

4.3 Những cân nhắc về môi trường

Khay nhôm thích hợp cho:

• Sử dụng trong nhà & ngoài trời

• Vùng ven biển và ẩm ướt

• Nhà máy chế biến hóa chất (có lớp phủ anot hóa)

• Trung tâm dữ liệu có thiết bị nhạy cảm với EMI (có sửa đổi về che chắn)

5. Những cân nhắc chính khi mua sỉ

5.1 Lập kế hoạch nguồn cung ứng và số lượng

• Số lượng đặt hàng tối thiểu (MOQ):Thông thường bắt đầu ở mức 100 mét hoặc 500 kg tùy thuộc vào nhà sản xuất

• Tùy chọn tùy chỉnh:Chiều dài khay (thường là 2,5 m hoặc 3,0 m mỗi khay), kiểu lỗ, lớp hoàn thiện, phụ kiện kết nối

• Hậu cần:Các lô hàng số lượng lớn thường yêu cầu lập kế hoạch tải toàn bộ container (FCL) và thiết kế bao bì có thể xếp chồng lên nhau

5.2 Các yếu tố chi phí

• Giá nhôm nguyên chất(trung bình khoảng 2.200 đô la/tấn vào năm 2025)

• Chi phí anodizing và hoàn thiện

• Giá phụ kiện(giá đỡ, mối nối, ốc vít)

• Vận chuyển (FOB so với CIF)

6. Các trường hợp sử dụng phổ biến

• Nhà máy công nghiệp:Hỗ trợ cáp điện cao thế cho máy móc

• Tòa nhà thương mại:Mạng lưới định tuyến và hệ thống dây điều khiển

• Dự án cơ sở hạ tầng:Lắp đặt đường hầm và cầu do khả năng chống ăn mòn

• Trang trại năng lượng mặt trời:Mang theo các kết nối tấm pin mặt trời trong môi trường ngoài trời ăn mòn

7. Câu hỏi thường gặp (FAQ)

Q1: Khay nhôm có phù hợp hơn khay kim loại không?
A: Không, khay nhôm thường nhẹ hơn và kém bền hơn nhiều so với khay mạ kẽm hoặc khay kim loại không gỉ. Tuy nhiên, khả năng chống ăn mòn và dễ lắp đặt của chúng khiến chúng trở nên hoàn hảo cho nhiều ứng dụng.

Câu hỏi 2: Có thể sử dụng máng cáp nhôm trong môi trường dễ nổ không?
A: Có, nếu được thiết kế với hệ thống nối đất phù hợp và tuân thủ các chỉ thị ATEX hoặc các yêu cầu của NEC Loại I, Phân khu 1, chúng có thể được sử dụng ở những khu vực nguy hiểm.

Câu hỏi 3: Làm thế nào để tôi quyết định được kích thước khay phù hợp?
A: Xem xét điện thế làm đầy cáp (thường ≤ 40% tiết diện khay), trọng lượng cáp và cách bố trí đường đi. Sử dụng bảng kích thước được cung cấp trong IEC 61537 hoặc NEMA VE 1 để lựa chọn chính xác.

Câu hỏi 4: Khay nhôm có cần bảo trì không?
A: Chỉ cần bảo trì tối thiểu; khuyến khích kiểm tra định kỳ về tình trạng ăn mòn, tính liên tục của đường nối đất và hư hỏng cơ học.

Kết luận và kêu gọi hành động

Máng cáp nhôm định hình bán buôn mang đến giải pháp có khả năng mở rộng, trọng lượng nhẹ và chống ăn mòn cho các hệ thống quản lý cáp hiện đại. Với việc tuân thủ các yêu cầu toàn cầu như IEC 61537 và NEMA VE 1, máng cáp nhôm định hình là lựa chọn đáng tin cậy cho các nhà thầu, nhà phân phối và nhà phát triển cơ sở hạ tầng.

Nếu bạn đang lập kế hoạch cho một dự án quy mô lớn hoặc quản lý việc mua sắm số lượng lớn, hãy đảm bảo thông số kỹ thuật của bạn phù hợp với các tiêu chuẩn kỹ thuật và quy định về điện của khu vực.
Chúng tôi cung cấp dịch vụ tư vấn chuyên môn và tùy chỉnh máng cáp nhôm theo nhu cầu của dự án bạn.

Hãy liên lạc ngay hôm nayđể yêu cầu báo giá, bản vẽ kỹ thuật hoặc tài liệu thông số kỹ thuật mẫu phù hợp với dự án lắp đặt sắp tới của bạn.
